超快恢復二極管器件串并聯導致均壓均流問題分析

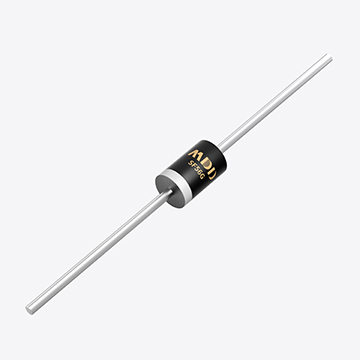

在電源系統、變頻器及高頻功率變換設備中，MDD辰達半導體的超快恢復二極管憑借其反向恢復時間短、開關損耗低的特點，廣泛應用于高頻整流和續流電路。但在某些大功率應用中，為了滿足更高的電壓或電流需求，工程師往往采用器件串聯或并聯的方式。然而，若忽視器件之間的特性差異及配套設計，容易引發均壓均流問題，最終造成電路效率降低甚至器件失效。

一、串聯應用中的均壓挑戰
當需要承受更高的反向電壓時，工程師會將多個快恢復二極管進行串聯。理論上，串聯后的耐壓能力為單顆器件的數倍，但實際上由于器件正反向特性、結電容、漏電流等參數存在差異，電壓無法均勻分布。
在反向狀態下，某一顆器件漏電流較小或反向恢復時間更長時，它將承擔更高的電壓壓力，導致局部器件過壓而擊穿。為了解決這個問題，常見做法是在每個二極管兩端并聯電阻（靜態均壓）和電容（動態均壓），以平衡靜態漏電流和動態電壓變化。合適選型的RC吸收網絡，是實現電壓均衡的關鍵。
設計建議：
靜態均壓電阻選取應以漏電流平衡為標準；
動態均壓電容需考慮二極管的恢復時間，避免形成串聯諧振；
串聯器件盡可能選用同批次、參數接近的型號；
建議使用封裝集成多管并串結構，避免手動搭配誤差。

二、并聯應用中的均流難點
在要求更大正向?qū)娏骰蚪档蛦晤w二極管功耗時，工程師會采用快恢復二極管并聯方案。然而由于導通電阻、電感、封裝熱阻等因素不一致，各支路承載電流不均，容易導致某顆器件過熱或失效。
一方面，導通電壓（VF）差異會直接影響電流分配，VF低的器件會先導通并承載更多電流；另一方面，封裝的熱阻差異亦會造成溫升不一致，進而影響VF，形成熱失控正反饋。尤其在沒有良好散熱設計的條件下，均流失衡的問題更為嚴重。
解決方案：
選型時需嚴格篩選VF、電流參數匹配的器件；
并聯支路中加入小數值均流電阻（如10~100mΩ）；
強制風冷或散熱片均衡熱環境，防止熱失控；
優先采用集成并聯結構模塊，避免人為搭配誤差。

三、工程案例分析
在某工業電源項目中，客戶選用了兩顆15A/600V的UFRD并聯，以滿足30A續流需求。初期測試運行正常，但在持續滿載運行4小時后發現一顆器件出現擊穿。通過熱像和電參數分析，發現其中一顆器件VF略低，承載電流偏大，在無風冷條件下溫升迅速超過額定值，導致熱失效。
改進方案采用如下措施：1）更換為同型號、同批次器件，2）在兩支路串接47mΩ均流電阻，3）加裝鋁基散熱片并配合風冷，問題最終得以解決。

MDD辰達半導體的超快恢復二極管在串并聯設計中，均壓均流問題不可忽視。無論是從器件選型、外圍電路設計，還是散熱結構規劃，都需要全局考慮、合理設計。作為FAE，在項目初期應積極介入客戶應用評估，提出可行的器件組合建議及保護策略，避免不必要的失效與返修成本。
